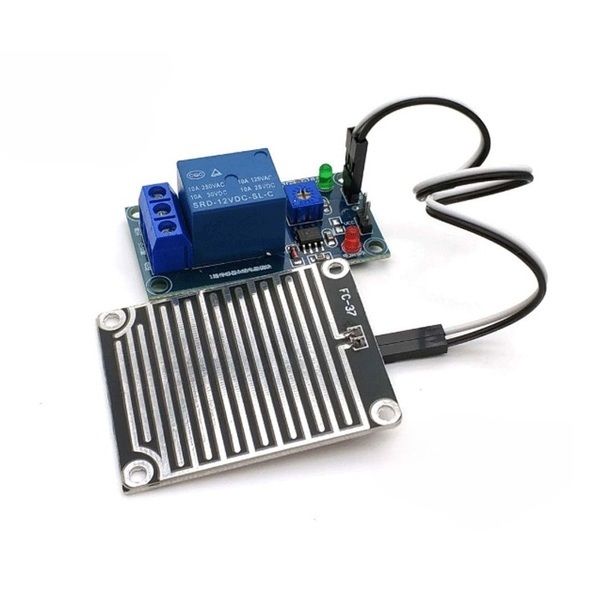

Cảm Biến Mưa
- Điện áp: 5V
- Led báo nguồn ( Màu xanh)
- Led cảnh báo mưa ( Màu đỏ)
- Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện.
- Có 2 dạng tín hiệu: Analog( AO) và Digital (DO)
- Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ…)
- Điều chỉnh độ nhạy bằng biến trở.
- Sử dụng LM358 để chuyển AO –> DO

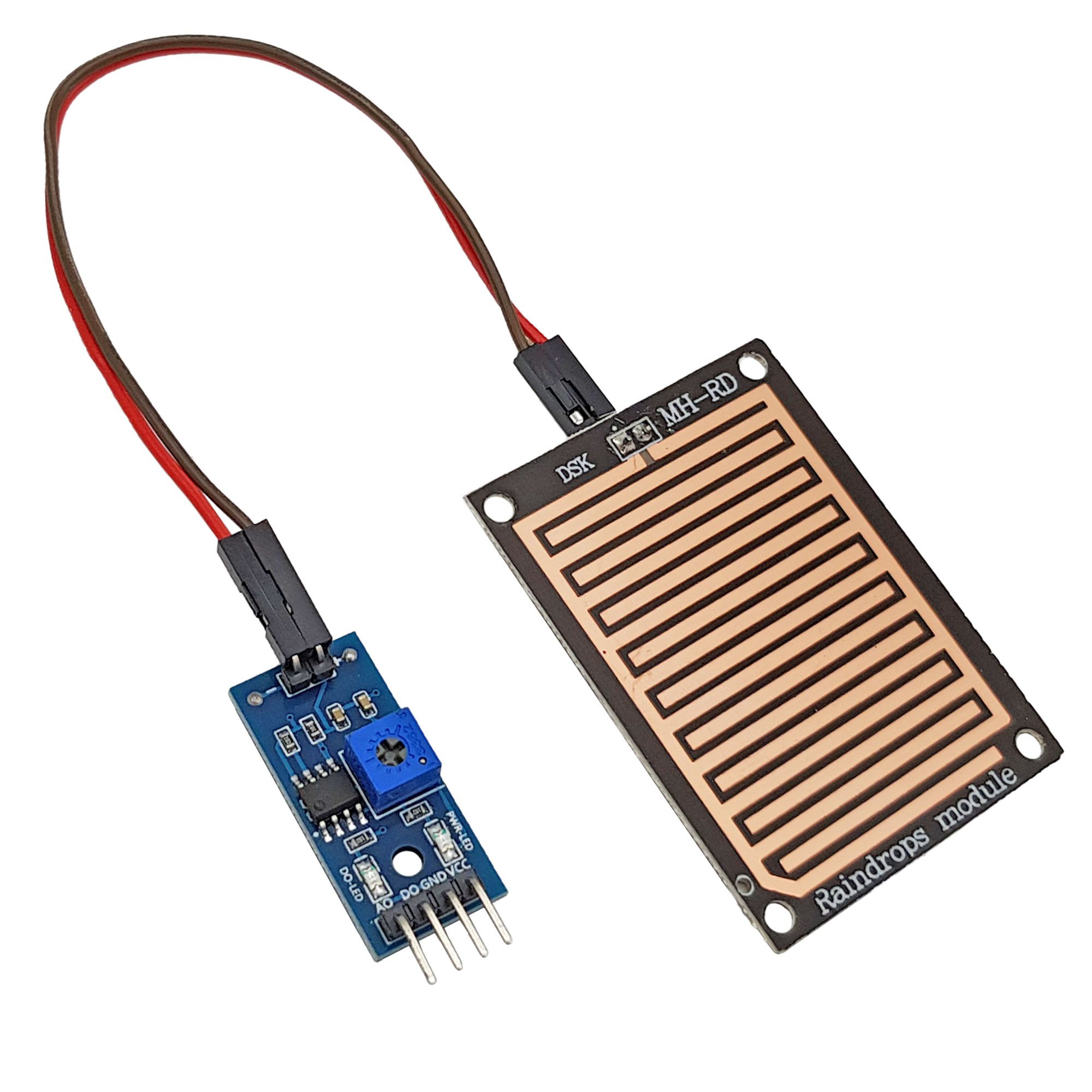

I. CẢM BIẾN MƯA LÀ GÌ?
Cảm biến mưa sử dụng để phát hiện mực nước, trời mưa, hay các môi trường có nước. Mạch cảm biến mưa được đặt ngoài trời để kiểm tra trời có mưa không, qua đó truyền tín hiệu điều khiển đóng / ngắt rơ le.
II. THÔNG SỐ KỸ THUẬT CẢM BIẾN MƯA.
Thông số kỹ thuật:
- Điện áp: 5V
- Led báo nguồn ( Màu xanh)
- Led cảnh báo mưa ( Màu đỏ)
- Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện.
- Có 2 dạng tín hiệu: Analog( AO) và Digital (DO)
- Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ…)
- Điều chỉnh độ nhạy bằng biến trở.
- Sử dụng LM358 để chuyển AO –> DO

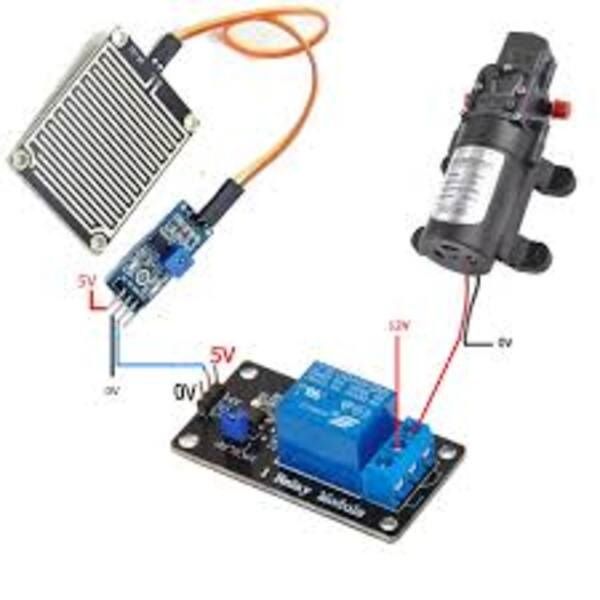

Mạch cảm biến mưa gồm 2 bộ phận:
- Bộ phận cảm biến mưa được gắn ngoài trời
- Bộ phận điều chỉnh độ nhạy cần được che chắn
- Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0.
- Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến mưa sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V).
- Mạch hoạt động với nguồn 5V.
III. ỨNG DỤNG CẢM BIẾN MƯA.

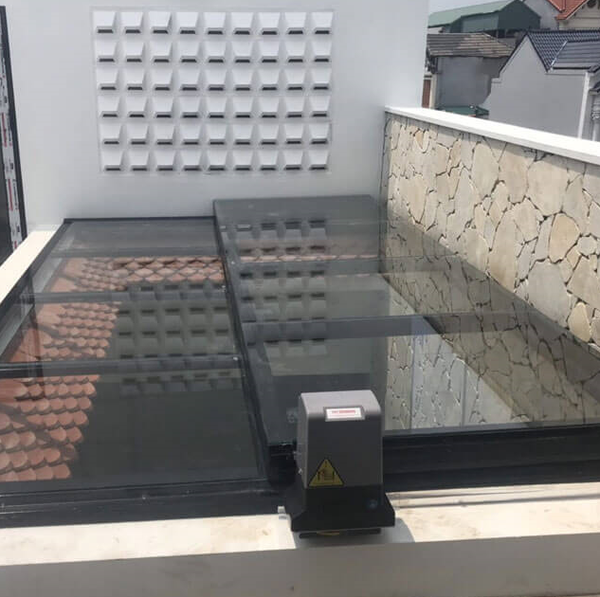

1, Ứng dụng lắp đặt cho giếng trời
Cảm biến mưa

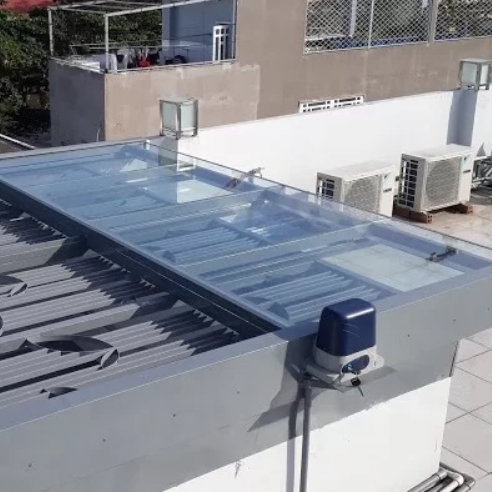

2. Ứng dụng lắp đặt cho mái che tự động
Cảm biến mưa
3, Ứng dụng lắp đặt cho cửa sổ tự động
Cảm biến mưa
4. Ứng dụng cho cổng tự động.
Cảm biến mưa
IV, CÓ NÊN SỬ DỤNG CẢM BIẾN MƯA.
Tự động bảo vệ tài sản:
Khi trời mưa, cảm biến sẽ phát hiện và kích hoạt hệ thống đóng cửa tự động. Điều này giúp bảo vệ không gian bên dưới khỏi mưa và ẩm ướt. Đặc biệt với các tài sản đấu nối nguồn điện việc để bị ẩm ướt khi trời mưa là cực kì nguy hiểm.
Thuận tiện cho người sử dụng:
Chúng ta sẻ chẳng phải lo lắng khi trời mưa xuống, cửa sữ tự đóng không cần phải thao tác thủ công. Điều này giúp chúng ta tránh khỏi những trường hợp quên, xa nhà mà không cần quá bận tâm tới thời tiết.
Cũng chính vì vậy mà cảm biến mưa đang được sử dụng rất phổ biến tại việt nam, đặc biệt với những mẫu nhà thiên hướng thông thoáng. Việc tích hợp thêm các cản biến mái kính mang lại rất nhiều lợi ích mà giá thành lại phải chăng. Bạn nên cân nhắc để đừng bỏ lỡ sản phẩm này nhé!
Mọi chi tiết xin liên hệ HOTLINE: 0826811112 để được tư vấn miễn phí nhé!
