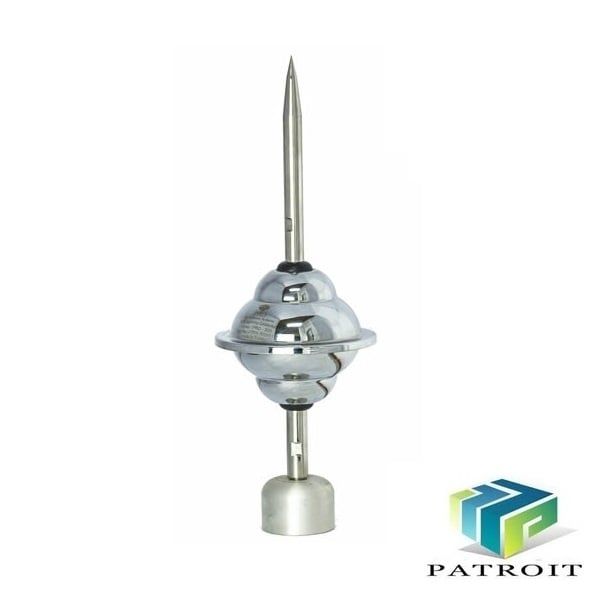

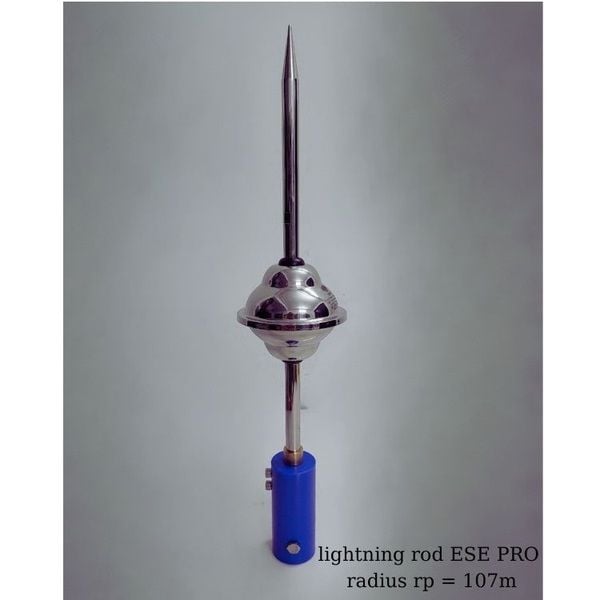

Kim thu sét Patroit EcoPro, RP = 107m
- Kim thu sét Patroit EcoPlus
- Đơn vị tính: Bộ - kèm khớp nối
- Chiều cao: 550 mm
- Đường kính: 145 mm
- Đường kính khớp nối cách điện: 53mm ( vừa ống D60mm)
- Thời gian chớp thời cơ trong phòng thí nghiệm theo tiêu chuẩn NFC17 - 102 : 60µs
- Bán kính bảo vệ cấp IV đối với cột đỡ cao 5m : 107m
1. THÔNG SỐ KỸ THUẬT PATRIOT ECOPRO.
- Đơn vị tính: Bộ - kèm khớp nối
- Chiều cao: 540 mm
- Đường kính: 145 mm
- Đường kính khớp nối cách điện: 53mm ( vừa ống D60mm)
- Thời gian chớp thời cơ trong phòng thí nghiệm theo tiêu chuẩn NFC 17 - 102: 58µs
- Bán kính bảo vệ cấp IV đối với cột đỡ cao 5m: 107m
Kim thu sét Patroit EcoPro
2. NGUYÊN LÝ HOẠT ĐỘNG CỦA KIM THU SÉT PATROIT ECOPLUS
Kim thu sét Patroit sử dụng dòng điện trường phát ra tia tiện đạo giúp mang lại sự an toàn và hiệu quả cho người sử dụng. Kim thu sét ECOPro với bán kính rộng đã tạo nên sự tin tưởng giúp khách hàng cảm thấy hài lòng sử dụng trong suốt nhiều năm qua. Kim thu sét trước khi cung cấp đã được thử nghiệm cho đến khi đạt kết quả đúng tiêu chuẩn NF C17-102 mới có thể đảm bảo được chất lượng để cung cấp cho khách hàng.
Kim thu sét Patroit EcoPro
Kim thu sét Patroit EcoPro
3. HƯỚNG ĐẪN THI CÔNG LẮP ĐẶT.
Bước 1: Trước tiên, bạn phải đào rãnh, hố hay khoan một giếng tiếp đất.
- Đầu tiên, bạn cần xác định được vị trí lắp đặt hệ thống tiếp địa. Xung quanh khu vực lắp đặt có thể có các công trình ngầm, chướng ngại vật hay hệ thống nước,…Do đó cần kiểm tra cẩn thận để tránh các công trình này trước khi đào.
- Tiếp đến bạn đào rãnh có chiều rộng khoảng 30cm – 50cm, độ sâu khoảng 60cm – 80cm. Hình dạng lẫn chiều dài sẽ tuân theo bản vẽ thiết kế. Hoặc cũng có thể điều chỉnh theo mặt bằng thực tế thi công.
- Lưu ý, trong thực tế sẽ có những vùng đất có điện trở suất đất cao, hoặc mặt bằng thi công bị hạn chế. Lúc này, bạn cần áp dụng phương pháp khoan giếng để đảm bảo an toàn. Giếng khoan có độ sâu từ 20m đến 40m là hợp lý. Đường kính sẽ từ 5cm- 8cm tùy vào độ sâu của mạch nước ngầm.
Bước 2: Tiếp theo là chôn các điện cực xuống đất.
- Cọc tiếp địa cần được đóng theo thiết kế, tại những nơi quy định. Khoảng cách giữa các cọc sẽ dài gấp hai lần độ dài cọc đóng xuống đất. Khoảng cách giữa các cọc có thể ngắn hơn ở những vùng có diện tích làm hệ thống đất giới hạn. Tuy nhiên khoảng cách không được ngắn hơn chiều dài cọc.
- Đóng cọc tiếp địa sâu xuống đất. Khi đỉnh cọc cách đáy rãnh từ 10cm – 15cm thì dừng lại.
- Đóng cọc đất trung tâm cạn hơn. Đỉnh cọc cách mặt đất từ 15cm – 25cm. Sao cho đỉnh cọc nằm bên trong hố sau khi lắp đặt hố kiểm tra điện trở đất.
- Sau đó cần liên kết các cọc bằng cách rải cáp đồng trần dọc theo rãnh đã đào.
- Bước quan trọng không kém là đổ hóa chất giảm điện trở đất. Hóa chất này sẽ hút ẩm. Sau đó tạo thành dạng keo bao quanh điện cực. Từ đó giúp giảm điện trở đất bằng cách tăng bề mặt tiếp xúc giữa điện cực và đất, bảo vệ hệ thống tiếp địa. Hóa chất giảm điện trở có thể có thể đổ trước khi đóng cọc hoặc đổ dọc theo cáp đồng trần.
- Nếu đổ trước khi đóng cọc, tại vị trí cọc cần đào sâu hố sâu 50cm. Đường kính từ 20cm – 30cm tính từ đáy rãnh. Sau đó đổ hóa chất giảm điện trở đất vào những hố này.
- Nếu tiến hành khoan giếng, các cọc tiếp đất được liên kết thẳng với cáp, sau đó thả sâu xuống đáy giếng. Rải hóa chất giảm điện trở đất xuống giếng, đổ nước xuống cùng lúc để hóa chất lắng sâu xuống đáy giếng.
- Hàn hóa nhiệt để liên kết các cọc với cáp đồng trần.
Bước 3: Hướng dẫn lắp đặt cột và chân trụ đỡ kim thu sét
- Cột và chân trụ đỡ kim thu sét cần phải biết cách lắp đặt cẩn thận và đúng chuẩn để đảm bảo an toàn cho cả hệ thống tiếp địa.
- Kim thu sét tia tiên đạo cần đặt ở vị trí cao nhất trên tòa nhà. Cột để gắn kim thu sét nên lựa chọn loại cột inox có đường kính 42 và dài 3m. Cột liên kết với dây neo, trên cột hàn đai ốc ở tại 3 vị trí. Để đề phòng gió bão gây hư hỏng thì kim thu sét cần được gia cố chắc chắn với cột.
Bước 4: Hướng dẫn lắp đặt dây thoát sét ( cáp thoát sét )
- Số lượng dây thoát sét sẽ tùy thuộc vào quy mô của công trình. Dây thoát sét phải có tiết diện từ 5cm đến 7cm.
- Đối với công trình quy mô dưới 60m2 có thể dùng một dây thoát sét có tiết diện từ 5cm – 7cm. Công trình diện tích 60m2 trở lên thì nên dùng tối thiểu 2 sợi dây thoát sét.
- Cáp thoát sét kéo từ chân cột thu sét xuống đất và nên chọn đường thẳng nhất, ngắn nhất để đi dây cáp. Lưu ý nên dùng đai cố định dây cáp mỗi 1,5m một lần. Khi dẫn dây cáp tránh những vật dụng như anten, bồn nước,…. Và phải đảm bảo dẫn dòng sét xuống đất một cách an toàn, nhanh chóng.
Bước 5: Hoàn trả mặt bằng hệ thống tiếp đất
- Ở vị trí cọc trung tâm, cần lắp đặt hố kiểm tra điện trở đất sao cho giá trị điện trở nhỏ hơn 10 Ohm. Nếu như giá trị này lớn hơn thì phải xử lý thêm hóa chất giảm điện trở đất, đóng thêm cọc hoặc khoan giếng để giảm tới giá trị điện trở cho phép.
- Cuối cùng là lấp đất và nện chặt vào các rãnh, hố và hoàn trả mặt bằng.
4. CÔNG TY TNHH TM KT TIẾN HOÀNG PHÁT PHÂN PHỐI KIM THU SÉT PATRIOT CHÍNH HÃNG.
- Cam kết nhận lại hàng và chịu phí ship nếu hàng cung cấp ko đúng với giới thiệu
- Giao hàng với ship từ 40k đến 59k
- Giao hàng toàn quốc
- Tư vấn miễn phí mọi lúc
- Tư vấn lắp đặt sản phẩm.
