Motor Cổng Âm Sàn VDS - UNDER24V Italia
- Vòng quay động cơ vòng/phút
- Công suất : 50W
- Điện áp vào : 24 VDC
- Tải trọng : 500kg
- Chiều rộng cổng : 3 mét/cánh
- Ly hợp khi mất điện : Chìa khóa cơ
- Tốc độ mở cửa : 16 giây/90 độ
- Dải nhiệt độ làm việc : -20℃ – 50℃
- Lực đẩy : 250Nm
- Lớp bảo vệ : IP67
1. Motor Cổng Âm Sàn VDS UNDER 24V - Italia
Motor cổng âm sàn VDS Under 24V là thiết bị động cơ giúp cửa cổng có thể đóng mở tự động, có thể lắp cho cổng cửa 1 cánh, 2 cánh, 4 cánh. Hoạt động dạng trục xoay nên cho lực kéo đẩy rất lớn, góc của motor cổng VDS âm sàn có thể lên đến 90 độ – 180 độ. Được sản xuất bởi VDS Automation là một công ty Ý chuyên sản xuất các thiết bị tự động hóa cho cổng, rào, cửa tự động, cửa trượt, cửa garage, cửa cuốn…. Công ty đã có hơn 30 năm kinh nghiệm trong lĩnh vực tự động hóa, vì vậy Motor cổng VDS âm sàn được đánh giá là sản phẩm đi đầu khi nhắc đến cổng tự động tại Việt Nam.
Cổng âm sàn VDS UNDER 24V
2. Thông số kỹ thuật motor cổng âm sàn VDS UNDER 24V - Italia
- Phiên bản motor 24VDC
- Chiều dài cánh cổng lên đến 2.5m
- Hộp bản lề cổng âm sàn được đúc từ hợp kim nhôm – Bánh răng kim loại siêu bền
- Góc mở lên đến 90 độ – dùng cơ cấu đòn ẩy
- Tương thích với bộ truyền động không dùng encoder
- Tích hợp tính năng giảm tốc khi gần đến điểm cuối
- Giao diện LEDs thân thiện với người dùng
- Có thể tích hợp bộ thu song vô tuyến
- Điều chỉnh được tốc độ và độ nhạy dễ dàng
Điện áp motor | 24VDC |
Thời gian mở cửa | 16 giây/90 độ |
Góc mở rộng tối đa | 90/140 độ |
Tải trọng tối đa | 3m/Cánh/500Kg |
Nhiệt độ môi trường làm việc | -20 độ C -> +55 độ C |
Tần suất sử dụng, vận hành | 100% |
Tải trọng đóng mở thủ công | 12Kg |
Thiết bị chống nghiền | (EN 12453) |
Tốc độ chậm lại | (EN 12453) |
Bộ pin dự phòng | (tùy chọn) |
Tiêu chuẩn bảo vệ | IP67 |
Vòng quay động cơ | 1800 vòng/phút |
Cổng âm sàn VDS UNDER 24V

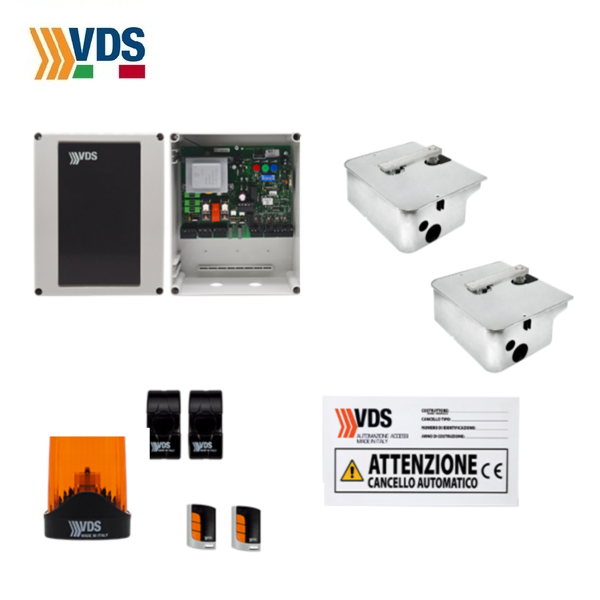

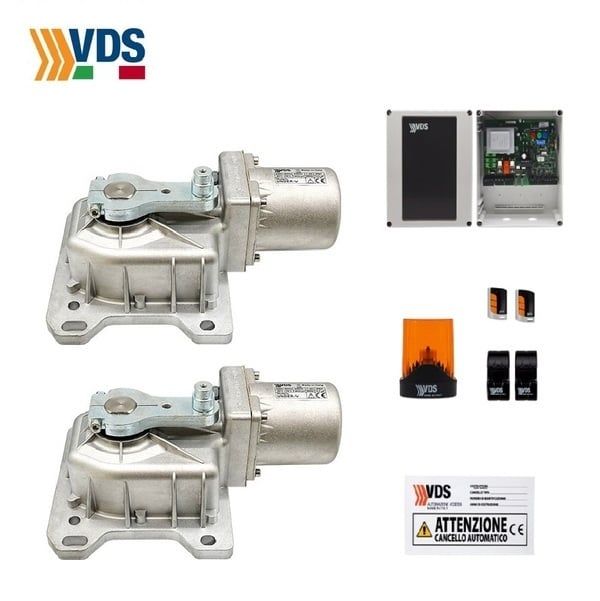

3. Trọn bộ thiết bị bao gồm Cổng âm sàn VDS UNDER 24V.
- 02 động cơ motor cổng âm sàn VDS
- 02 Cảm biến an toàn photocell (tặng kèm)
- 01 Đèn báo cửa hoạt động (lựa chọn thêm)
- 01 Angten phát sóng (lựa chọn thêm)
- 02 Cảm biến an toàn
- 01 Hộp chứa mạch điều khiển trung tâm
- 01 Nút nhất tường (lựa chọn thêm)
- 02 Remote điều khiển cổng tự động VDS

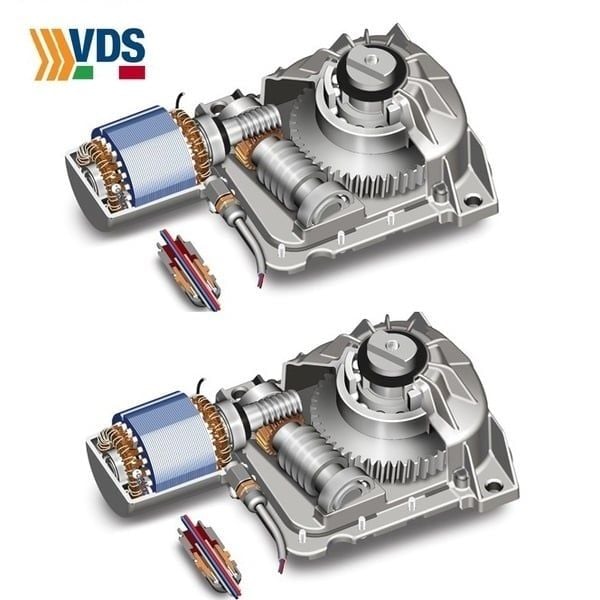

3.1 Mô tơ cổng mở tự động âm sàn VDS: Mô tơ cổng mở tự động âm sàn VDS là một thiết bị được sử dụng để mở và đóng cổng tự động, đây là bộ phận phát sinh lực của motor cổng VDS.
Motor cổng âm sàn VDS UNDER 24V

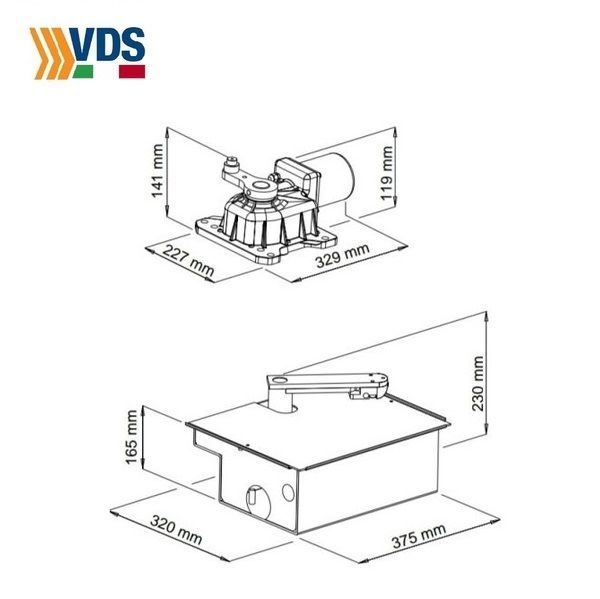

3.2 Hộp chôn đế motor cổng VDS âm sàn: Hộp chôn đế motor cổng VDS âm sàn là một phần của hệ thống cổng tự động âm sàn. Nó được lắp đặt và bảo vệ trong hộp đế âm ở bên dưới lòng đất. Hộp đế này được làm từ chất liệu kim loại đặc biệt và có độ bền cực cao.
Motor cổng âm sàn VDS UNDER 24V
3.3 Board mạch điều khiển motor VDS: Đây được coi là bộ não của motor cổng VDS âm sàn, là tập hợp các mạch, chip và tụ điện được lập trình để thực hiện các hoạt động với nhiều cổng tín hiệu cho phép thiết bị ngoại vi kết nối với hệ thống điều khiển cổng tự động đóng mở bằng thiết bị điều khiển từ xa hoặc thiết bị smartphone thông minh.
Motor cổng âm sàn VDS UNDER 24V

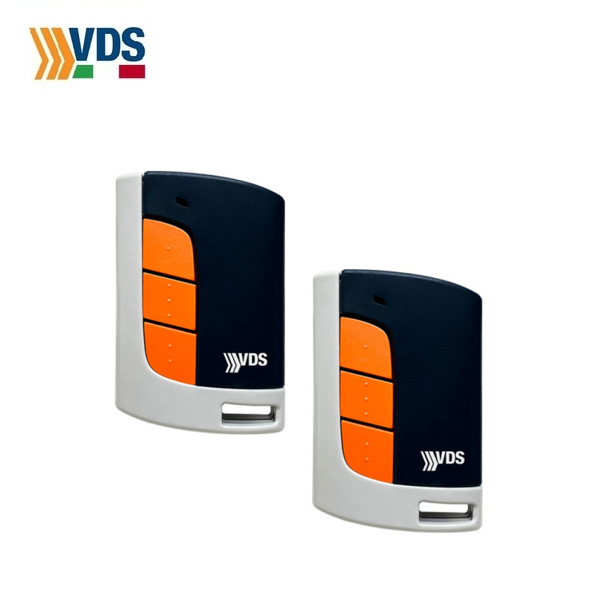

4.4 Remote cổng âm sàn VDS: Nó là một thiết bị điều khiển từ xa của motor cổng VDS âm sàn, được sử dụng để điều khiển cổng tự động âm sàn, mô tơ cổng âm sàn, cổng mở cánh tự động.
Motor cổng âm sàn VDS UNDER 24V

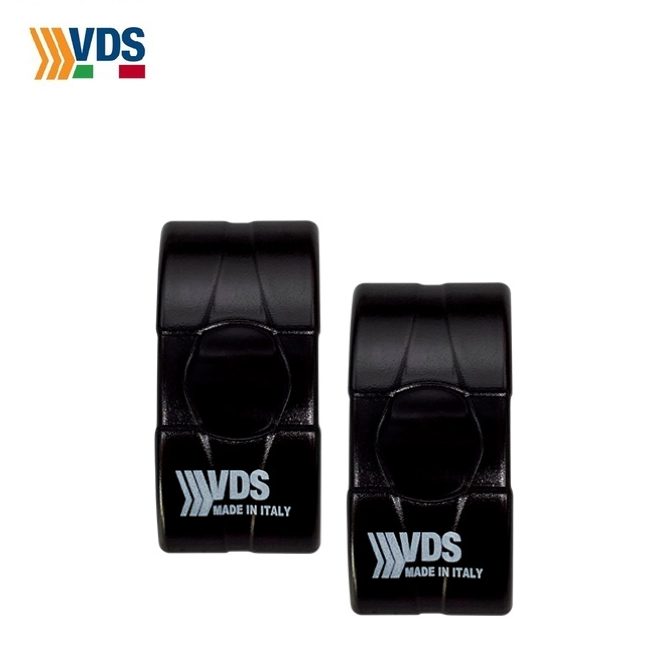

5.5 Cảm biến an toàn cổng tự động: Cảm biến an toàn cổng tự động là một thiết bị có khả năng nhận biết và phát hiện vật cản trong vùng hoạt động của cổng. Nếu có người hoặc phương tiện qua lại khi cổng đang hoạt động, cảm biến sẽ phát tín hiệu đến mạch điều khiển trung tâm. Cánh cổng sẽ tự động dừng hoặc đảo chiều chuyển động để đảm bảo an toàn cho người sử dụng.
Motor cổng âm sàn VDS UNDER 24V
4. Sơ đồ hệ thống cổng âm sàn VDS UNDER 24V
Motor cổng âm sàn VDS UNDER 24V
- 1. 02 động cơ motor cổng âm sàn VDS
- 2. Cảm biến an toàn photocell (tặng kèm)
- 3. Đèn báo cửa hoạt động (lựa chọn thêm)
- 4. Angten phát sóng (lựa chọn thêm)
- 5. Cảm biến an toàn
- 6. Hộp chứa mạch điều khiển trung tâm
- 7. Nút nhất tường (lựa chọn thêm)
- 8. Remote điều khiển cổng tự động VDS

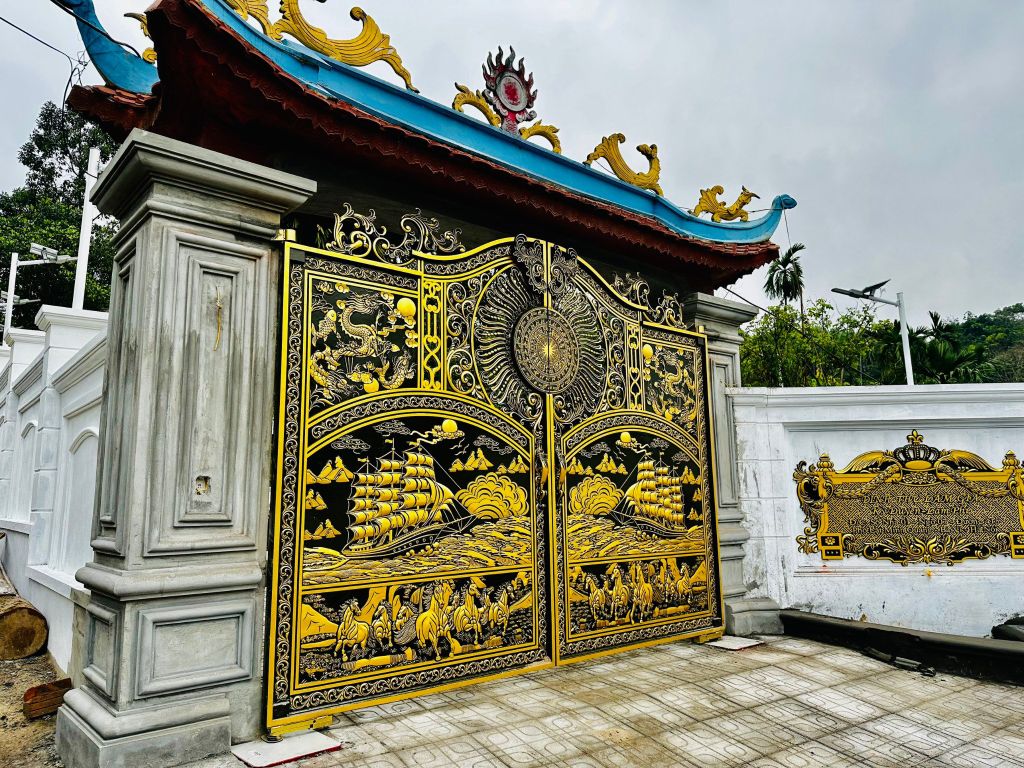

5. Công ty Tiến Hoàng Phát cung cấp lắp đặt motor cổng âm sàn VDS UNDER 24V
Với đội ngũ kỹ thuật viên chuyên nghiệp, có kinh nghiệm nhiều năm trong lĩnh vực cửa cổng tự động, Công ty Tiến Hoàng Phát luôn sẵn sàng cung cấp dịch vụ lắp đặt tận nơi cho quý khách ở bất kỳ tỉnh thành nào trên cả nước. Ngoài ra, chính sách bảo hành và hậu mãi của chúng tôi đảm bảo làm hài lòng tất cả khách hàng.
Motor cổng âm sàn VDS UNDER 24V
Motor cổng âm sàn VDS UNDER 24V
Motor cổng âm sàn VDS UNDER 24V
Motor cổng âm sàn VDS UNDER 24V
- Tiết kiệm năng lượng: Với nguồn điện 24V, cổng âm sàn 24V thường tiêu thụ ít năng lượng hơn so với phiên bản 230V, giúp giảm hóa đơn điện năng.
- An toàn hơn: Mức điện áp thấp hơn (24V so với 230V) có thể làm giảm nguy cơ ngắn mạch hoặc tai nạn điện.
- Dễ dàng lắp đặt: Do đòi hỏi mức nguồn điện thấp hơn, cổng âm sàn 24V thường dễ dàng hơn trong việc lắp đặt và cấu hình.
- Thích hợp cho ứng dụng nhỏ: Nếu bạn có cổng nhỏ hoặc hệ thống cửa điểm, cổng âm sàn 24V có thể là lựa chọn phù hợp.
