Trọn Bộ Chống Sét Nhà Xưởng
- Kim thu sét tia tiên đạo LIVAR bán kính Rp=120m
- Khớp nối cách điện COMPOSITE
- Chân trụ đỡ bằng INOX201, D48/D42, H=5métBản mã thép 300x300x5mm sơn chống gỉ
- Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc
- Dây cáp thoát sét bằng đồng M70mm2( Tạm tính, tính theo nghiệm thu thực tế )
- Cọc tiếp địa thép mạ đồng D16 L=2.4 mét
- Hàn hoá nhiệt cáp và cọc
- Bột giảm điện trở GEM RR (11.5g/bao )
- Ống luồn dây SP D25+ cút nối
- Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện270x190x100mm + Sứ, Thanh EB
- Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm)
- Cấp phép tiếp địa hoàn thiện hồ sơ PCCC kiểm tra
- Đo điện trở miễn phí
- Nhằm bảo vệ các nhà xưởng và các công trình có nguy cơ cháy nổ cao như nhà máy sản xuất thuốc nổ, kho chứa nhiên vật liệu hoặc tương đương cần sự bảo vệ cao nhất khỏi các nguy cơ bị sét đánh.
- Vì nhà xưởng là địa điểm có nhiều máy móc và thiết bị. Hơn nữa, với bối cảnh công nghiệp hóa và hiện đại hóa, đồ dùng điện tử càng ngày được dùng phổ biến.
- Theo đó, những thiết bị như: cơ khí, điện lạnh, điện tử, điều khiển, công nghệ thông tin, tự động hóa. Tất cả đều rất nhạy bởi tác động từ dòng năng lượng sét, khiến cho chúng sẽ dễ bị hư hỏng bởi do xung sét quá điện áp, lan truyền từ dây dẫn điện hay dây dẫn tín hiệu. Không những thế, với sét đánh trực tiếp sẽ gây nên các tác động lớn đến phạm vi kết cấu của một công trình.
Chống sét nhà xưởng
II. HỆ THỐNG CHỐNG SÉT NHÀ XƯỞNG BAO GỒM:

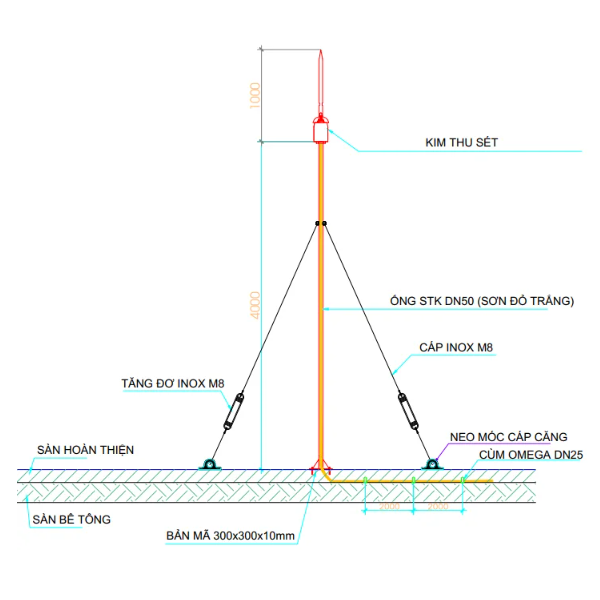

1. Kim thu sét: Kim thu sét (Cột thu lôi hay cột chống sét) là một thanh kim loại hoặc vật bằng kim loại được gắn trên đỉnh của một tòa nhà, điện ngoại quan bằng cách sử dụng một dây dẫn điện để giao tiếp với mặt đất hoặc “đất” thông qua một điện cực, thiết kế để bảo vệ tòa nhà trong trường hợp sét tấn công
Chống sét nhà xưởng

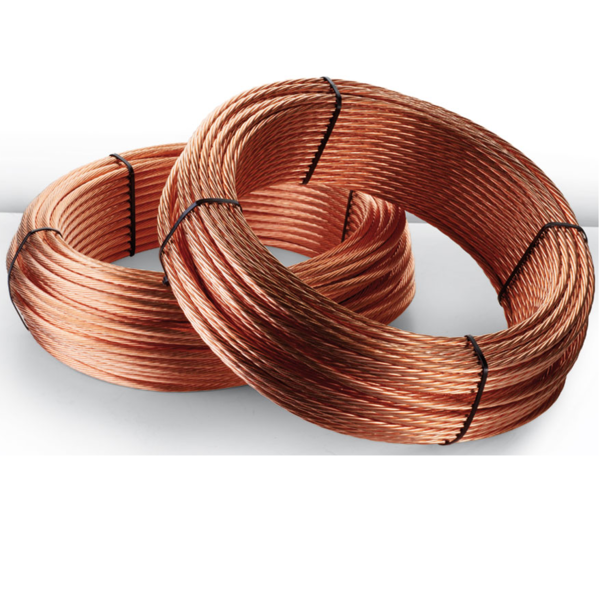

2. Cáp thoát sét: Trong hệ thống vật tư chống sét , cáp thoát sét là thiết bị dẫn sét từ kim chống sét xuống đất. Chúng thường được cấu tạo từ đồng lá hoặc đồng kẽm với tiết diện đạt tiêu chuẩn quốc tế cao từ 50 mm2 đến 70 mm2
Chống sét nhà xưởng

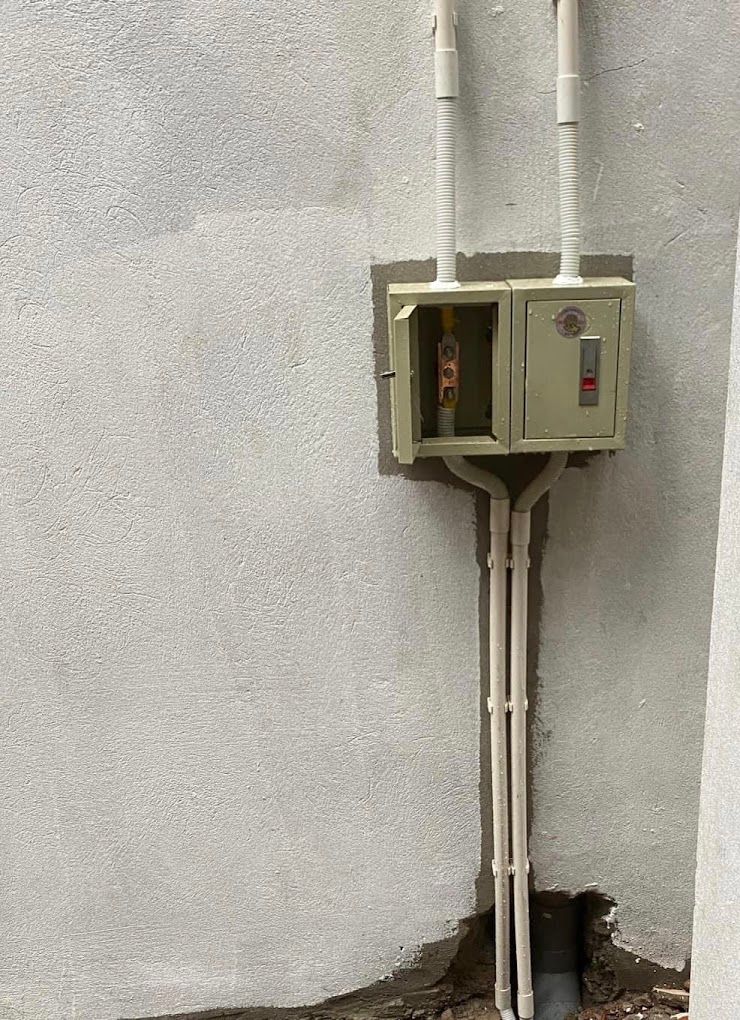

3. Hộp kiểm tra điện trở tiếp đất: Hộp kiểm tra điện trở tiếp địa (Grounding test box) là sản phẩm quan trọng trong hệ thống nối đất với yêu cầu kỹ thuật phải đạt tiêu chuẩn IEC 62561 / TCVN 9835. Các hệ thống tiếp đất chống sét phải đảm bảo có yếu tố tổng trở nhỏ hơn 10 Ohm đối với chống sét trực tiếp và nhỏ hơn 4 Ohm đối với chống sét lan truyền
Chống sét nhà xưởng
4. Hệ thống tiếp địa có giá trị điện trở dưới 10 Omh: Hệ thống tiếp địa là một chuỗi các cáp dẫn trở kháng thấp được liên kết với nhau và dẫn truyền xuống mặt đất. Đây là một thành phần không thể thiếu trong bất kỳ công trình chống sét nào. Khi được lắp đặt đúng kỹ thuật, hệ thống thu lôi sẽ phát huy một cách tối ưu, mang đến hiệu quả chống sét cao nhất. Nếu hệ thống này không tiếp địa tốt thì có thể gây nên những hậu quả nghiêm trọng khi sét đánh.
Chống sét nhà xưởng
5. Thiết bị đếm sét: Bộ đếm sét là thiết bị có tác dụng đếm số lần sét đánh vào hệ thống thu sét. Bộ đếm sét được lắp vào phần dưới của cáp thoát sét hoặc dây dẫn xuống mặt đất. Các dòng sét được phát hiện và theo dõi bởi thiết bị đếm sét có khả năng cung cấp một số thông tin về vùng cần bảo vệ điều này cần thiết cho các dữ liệu sau này của hệ thống chống sét.
Chống sét nhà xưởng

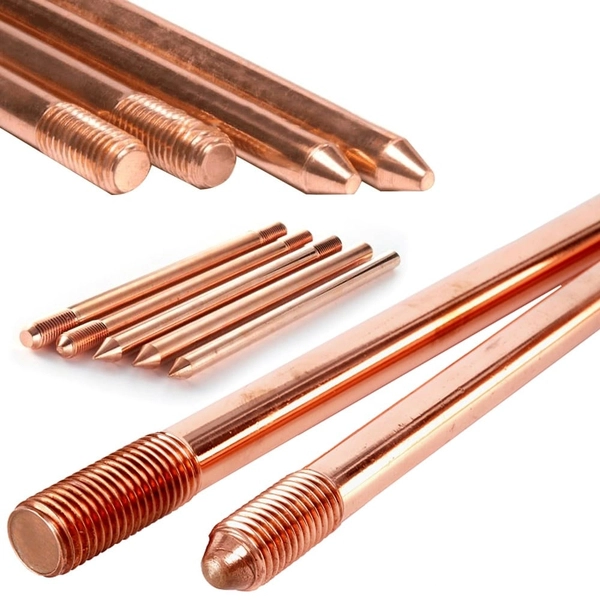

6. Cọc tiếp địa D16 dài 2.4m RR: Cọc tiếp địa D16 dài 2.4m RR của hãng Ramratna Ấn Độ là một thanh kim loại dài 2.4m có đường kính 16mm vót nhọn 1 đầu để có thể cắm sâu xuống đất. Đầu còn lại có đế bằng và ren để dễ dàng nối các dây cọc với nhau. Đây được xem là bộ phận cốt lõi của hệ thống chống sét. Người ta ví cọc tiếp địa giống như nền móng của ngôi nhà, chúng giúp hệ thống tiếp địa phân tán sét thật nhanh xuống đất.
Chống sét nhà xưởng

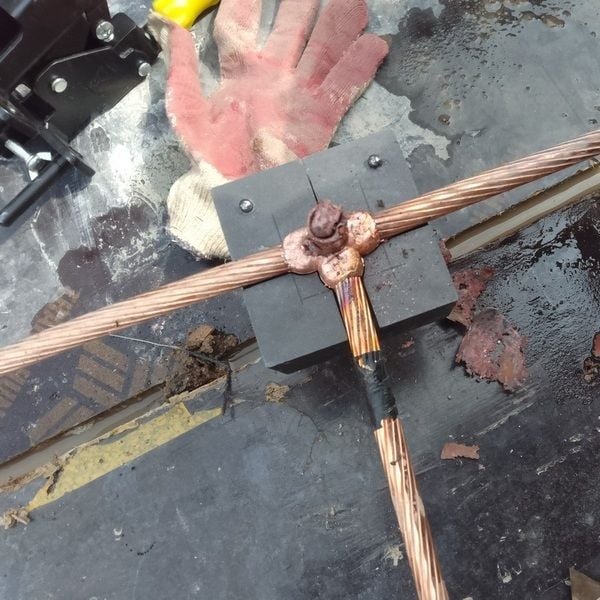

7. Hàn hóa nhiệt: Hàn hóa nhiệt là phương pháp sử dụng bột đồng, thuốc hàn hóa nhiệt nổ, kết hợp một số hợp chất khác trong một khuôn hàn hóa nhiệt, đưa nhiệt độ trong khuôn lên
Chống sét nhà xưởng

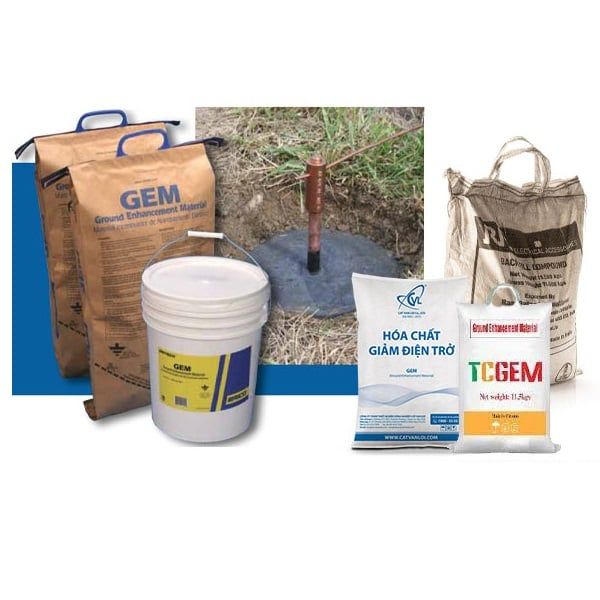

8. Hóa chất giảm điện trở đất Gem: GEM là hóa chất giảm điện trở đất có tác dụng làm giảm điện trở đất, giúp làm giảm điện trở suất của hệ thống tiếp địa, chống sét ở những khu vực có điện trở cao. - Là một hợp chất thân thiện môi trường và không ảnh hưởng đến môi trường và mạch nước ngầm.
III. BÁO GIÁ HỆ THỐNG CHỐNG SÉT NHÀ XƯỞNG:
| STT | Tên Vật Tư | Đ.Vị | SL | Đơn giá | Thành tiền | Ghi Chú |
| 1 | Kim thu sét tia tiên đạo LIVAR bán kính bảo vệ cấp độ Rp=50m tuân theo tiêu chuẩn NFC 102:2011 PHÁP(hàng nhập khẩu THỔ NHĨ KỲ có CO, CQ) Model: LIVA AX 210 | Cái | 1 | Thổ Nhĩ Kỳ | ||
| 2 | Khớp nối cách điện COMPOSITE | Cái | 1 | THP/VN | ||
| 3 | Chân trụ đỡ bằng INOX201, D48/D42, H=5mét Bản mã thép 300x300x5mm sơn chống gỉ | Bộ | 1 | THP/VN | ||
| 4 | Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc | Bộ | 3 | THP/VN | ||
| 5 | Dây cáp thoát sét bằng đồng M70mm2 ( Tạm tính, tính theo nghiệm thu thực tế ) | Mét | 30 | TP/VN | ||
| 6 | Cọc tiếp địa thép mạ đồng D16 L=2.4 mét | Cọc | 4 | Ấn Độ | ||
| 7 | Hàn hoá nhiệt cáp và cọc | Mối | 4 | Ấn Độ | ||
| 8 | Bột giảm điện trở GEM RR (11.5g/bao ) | Bao | Ấn Độ | |||
| 9 | Ống luồn dây SP D25+ cút nối | Mét | 30 | SP/VN | ||
| 10 | Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB | Cái | 1 | THP/VN | ||
| 11 | Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm) | Bộ | 1 | THP/VN | ||
| 12 | Nhân công lắp đặt trọn gói Vận chuyển hàng hóa đến chân công trìnhh | Bộ | 1 | THP/VN | ||
| 13 | Cấp phép tiếp địa hoàn thiện hồ sơ PCCC kiểm tra | Lần | 1 | THP/VN | ||
| 14 | Đo điện trở miễn phí | Bộ | 1 | - | THP/VN | |
| TỔNG TIỀN CHƯA THUẾ | Tổng cộng từ: 15.000.000 - 25.000.000 VNĐ | |||||
| VAT10% | - | |||||
| TỔNG CỘNG | - | |||||

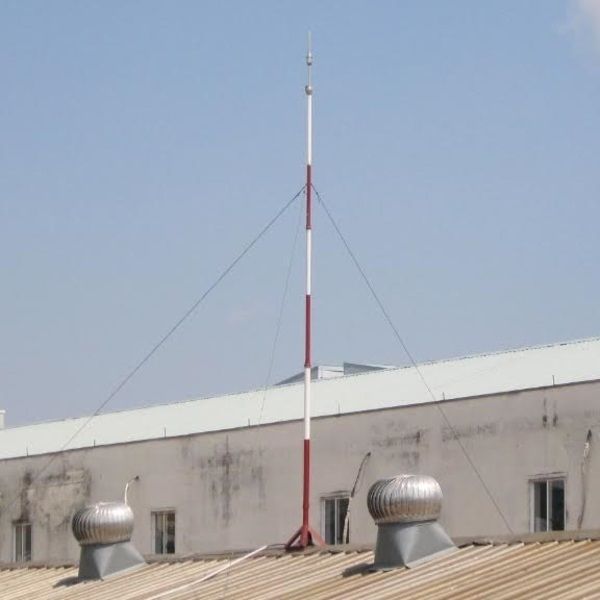

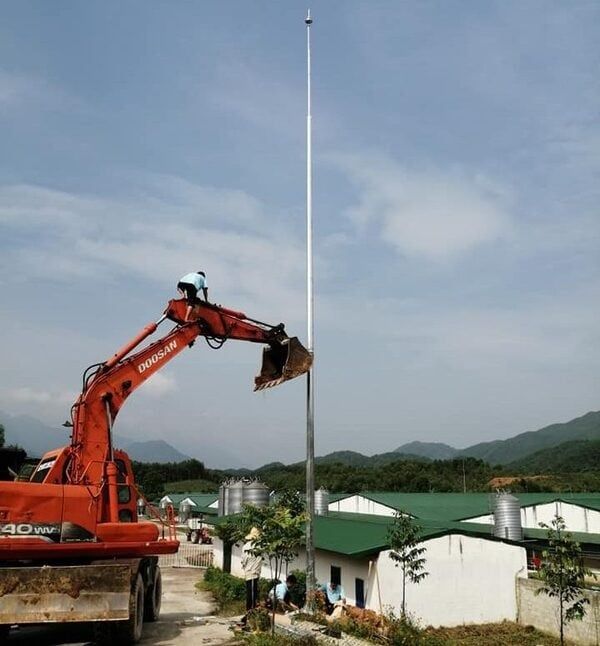

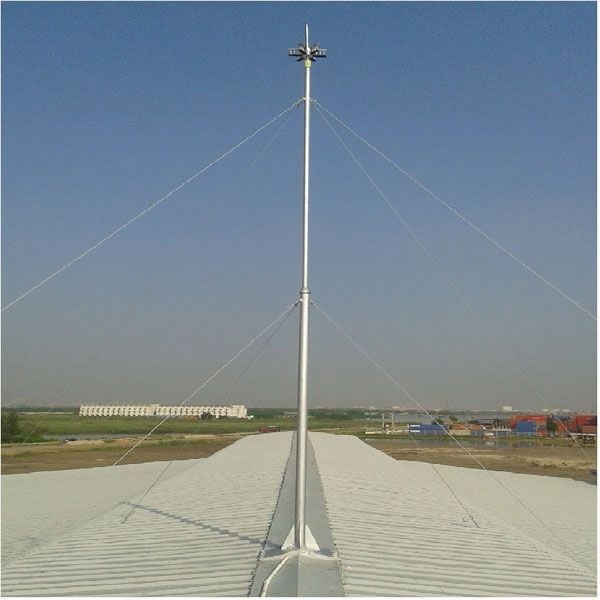

IV, HÌNH ẢNH CHỐNG SÉT TRỤC TIẾP TRÊN THỰC TẾ
Chống sét nhà xưởng
Chống sét nhà xưởng
Chống sét nhà xưởng
Chống sét nhà xưởng
Chống sét nhà xưởng
V. Công Ty TIẾN HOÀNG PHÁT Chuyên Tư Vấn Lắp Đặt hệ Thống Chống Sét.
- Đội ngũ chuyên nghiệp. Chúng tôi không chỉ thiết kế và thi công dự án của bạn mà chúng tôi còn tư vấn cho bạn những kiến thức chuyên nghiệp nhất về chống sét an toàn cho công trình của bạn
- Giá cả hợp lý. Không chỉ mang đến cho công trình của bạn sự an toàn, tính chất thẩm mỹ nhữ mà chúng tôi còn giúp bạn tiết kiệm một khoản chi phí khá lớn đến từ tư vấn thiết kế, lắp đặt hệ thống chống sét.
- Tiến độ chính xác. Chúng tôi luôn luôn cố gắng hoàn thành dự án một cách nhanh nhất, chuyên nghiệp nhất và tiết kiệm chi phí ” thời gian” cho quý khách hàng.
