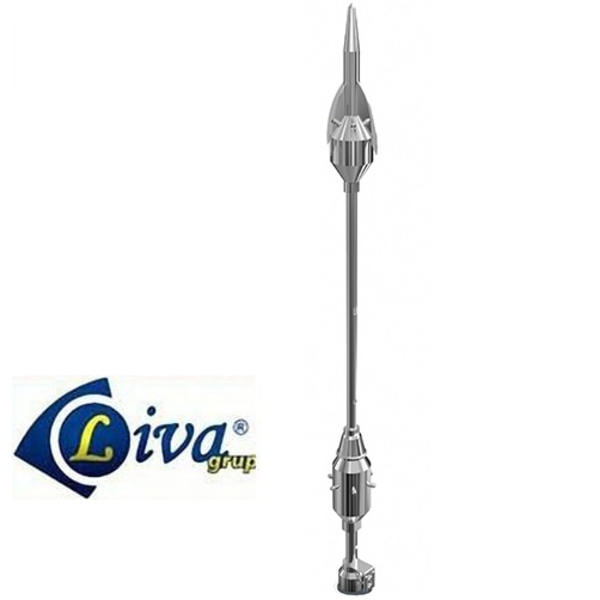

Kim Thu Sét LIVA LAP-PEX 220 Bán Kính Bảo Vệ 188m
KIM THU SÉT CHỦ ĐỘNG LIVA LAP-PEX220
- Kim thu sét hiện đại,
- kim thu sét phát xạ sớm phóng tia tiên đạo sớm (E.S.E)
- Thời gian tiên đạo sớm: 136 µs
- Bán Kính bảo vệ: 188M
- Làm bằng hợp kim Inox chống gỉ
- Được sản xuất theo tiêu chuẩn: NFC 17-102
- Hiệu: LIVA, Model: LAP-PEX220, Xuất xứ: Thổ Nhĩ Kỳ (Turkey)

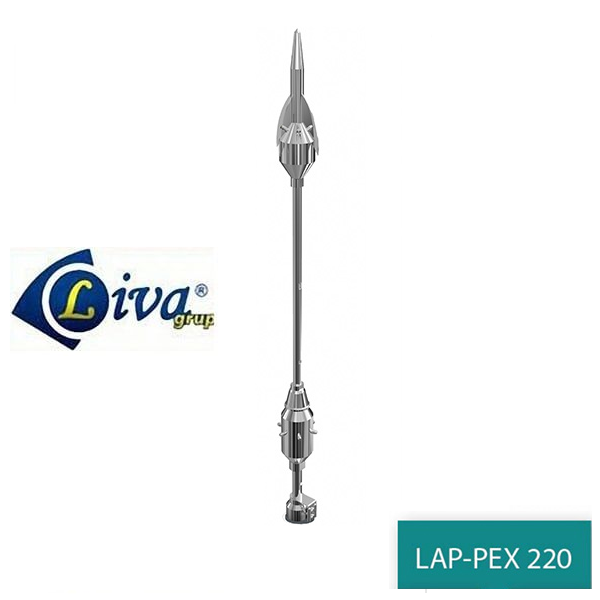

Kim thu sét LIVA LAP-PEX 220 bán kính bảo vệ 188m
LIVA LAP-PEX 220 là Dòng sản phẩm kim thu sét liva nhập khẩu từ Thổ Nhĩ Kỳ đang dần khẳng định chỗ đứng trong thị trường chống sét Việt Nam. Mặc dù ra đời muộn hơn so với các hãng sản xuất khác, kim thu sét liva vẫn để lại dấu ấn tốt về chất lượng cũng như độ bền sử dụng. Sản phẩm này đã nhận được chứng nhận chất lượng của nhiều phòng thí nghiệm danh tiếng ở Châu Âu. Có thể kể tên như Sigma, Metu, Ea, Ilac.

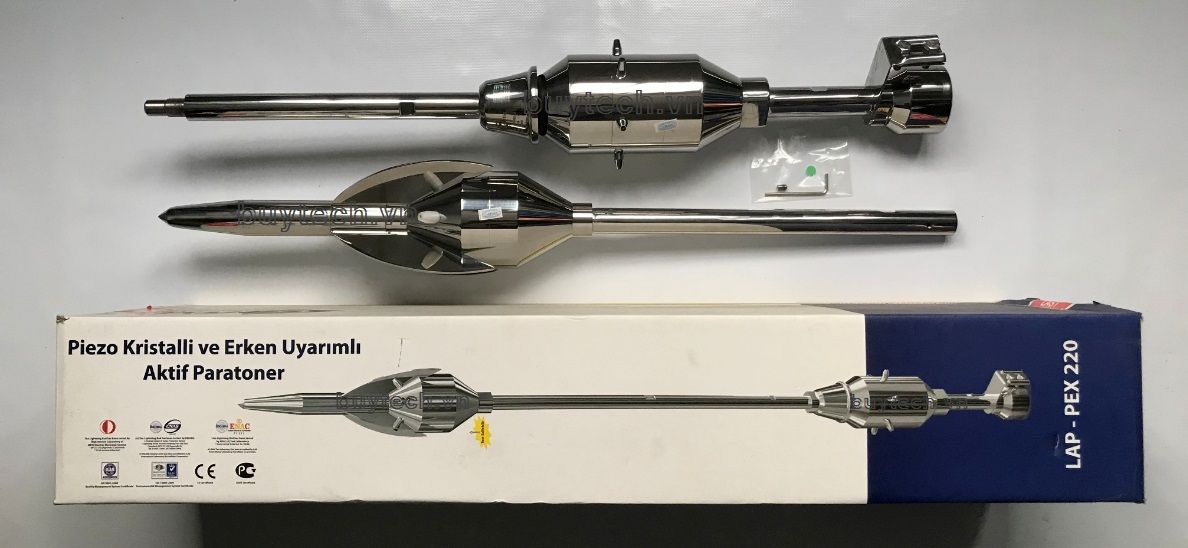

LIVA LAP-PEX 220
Thông số kim thu sét LIVA LAP-PEX 220
– Kim thu sét LIVA LAP-PEX 220 (Đầu thu lôi LIVA PEX-220T).
– Loại: LAP-PEX 220 hay còn gọi là LIVA PEX-220T
– Màu sắc: Bạc.
– Hãng sản xuất: LIVA Group.
– Xuất xứ: Thổ Nhĩ Kỳ.
– Sản phẩm nhập khẩu và phân phối chính hãng có:TEM CHỐNG HÀNG GIẢ – Bộ Công An.
– Thời gian bảo hành: Bảo hành 12 tháng.

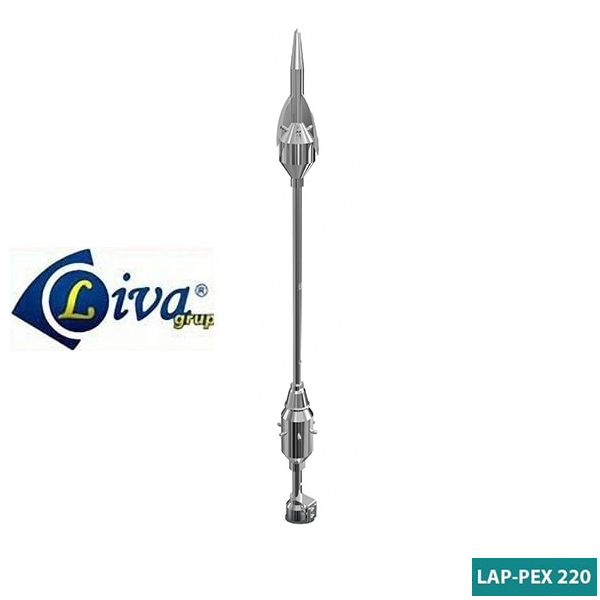

LIVA LAP-PEX 220
Đặc Tính Kỹ Thuật LIVA LAP-DX 220 ( LIVA PEX-220T)
– Sử dụng lắp đặt hệ thống chống sét trực tiếp.
– Bán kính bảo vệ: Rp = 188 Mét theo Tiêu chuẩn NFC 17-102: 2011.
– Dòng xung sét : 115kA theo Tiêu chuẩn TS EN 50164-1.
– Công nghệ: Kim thu sét chủ động – phát tia tiên đạo sớm (ESE).
– Chức năng kiểm tra hoạt động của kim thu sét bằng máy đo kỹ thuật số: LIVA LIGHTNING ROD & COUNTER TESTER.
– Chiều cao cột lắp đặt: 5 – 6 mét.
– Vật liệu: Thép inox không gỉ – mạ Crôm.
– Tuổi thọ: Trên 30 năm.
– Kich thước bao bì: Dài 500 mm x Rộng 250 mm x Cao 250 mm.
– Kết nối: Ren trong Ø 60.
– Nhiệt độ sử dụng: – 40 đến +120 oC.
– Chứng nhận: ISO 9001, ISO 14001, TAEK, CE, GHOST, NFC 17-102 : 2011, IEC 61083-1, IEC 60060-1, TS EN 50164-1, TS 3033 EN 60529.
Nguyên lý hoạt động LIVA LAP-PEX 220 ( LIVA PEX-220T)
LIVA LAP-PEX 220 Hoạt động trên nguyên lý phát tia tiên đạo, kim thu sét liva là sản phẩm của công nghệ hiện đại. Bán kính bảo vệ đạt cả tiêu chuẩn NFC 17-102 của Pháp, tiêu chuẩn IEC61083 và IEC 60060.

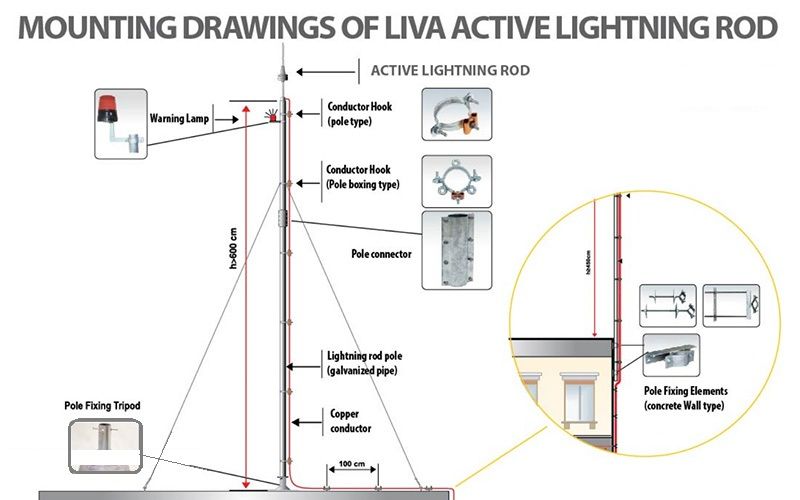

Hướng dẫn lắp đặt kim thu sét liva
Hướng dẫn lắp đặt kim thu sét liva
Nguyên lý tia tiên đạo
LIVA LAP-PEX 220 ( LIVA PEX-220T) Chủ động phát ra tia tiên đạo đi lên thu đón nặng lượng sét là cách hiểu đơn giản về hoạt động của kim thu sét liva. Sét đánh xuống mặt đất tạo một vùng điện trường mạnh. Luồng điện trường tăng nhanh khi tia tiên đạo của kim thu sét tiến lại gần. Lúc này tia tiên đạo đi lên của kim thu sét tiếp xúc với tia tiên đạo đi xuống của đám mây giông. Điều này xảy ra trước khi các điểm cao khác gần đó phóng lên dòng điện dẫn.

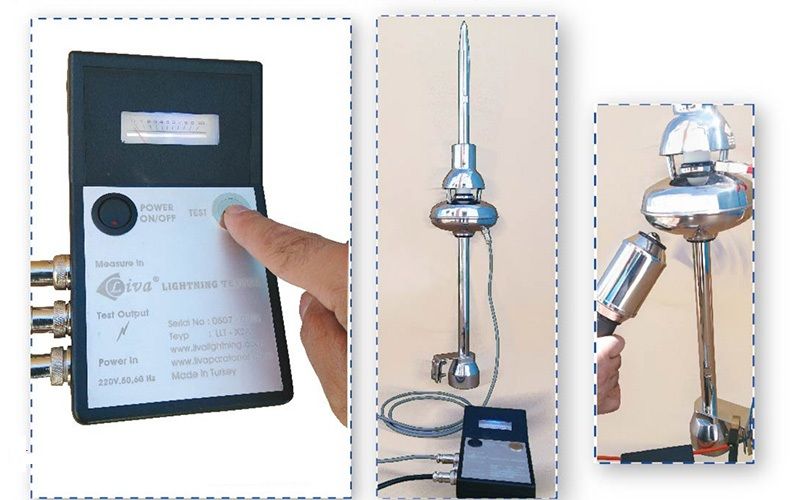

Trước khi xuất xưởng và bán ra bên ngoài, kim thu sét Liva luôn được kiểm tra bằng máy chuyên dụng.
Như vậy, điểm xuất phát đầu tiên của tia tiên đạo đi lên sẽ quyết định điểm sét đánh lên mặt đất. Các hạt electron dưới thể plasma trên đỉnh kim thu sét ion hóa, hình thành đúng thời điểm sét phát ra tia điện.
Bán kính bảo vệ của kim thu sét LIVA LAP-PEX 220
Bán kính bảo vệ là phạm vi an toàn mà kim thu sét có thể bảo vệ. Tùy vào quy mô, diện tích công trình mà người ta lựa chọn các loại kim thu có bán kính bảo vệ khác nhau. Thông thường, mỗi loại kim thu sét sẽ có từ 3-4 cấp độ bảo vệ. Càng xa bán kính chuẩn thì khả năng bảo vệ càng giảm. Ngoài ra, bán kính bảo vệ cũng thay đổi theo độ cao công trình. Độ cao chuẩn thường được tính h=5m.
Bán kính bảo vệ của kim thu sét liva được tính theo tiêu chuẩn của Pháp NFC 17-102. Theo đó, việc xác định vùng an toàn phụ thuộc vào nhiều thông số kỹ thuật.
Bán kính bao vệ của các loại kim thu sét liva khác
Catalogue kim thu sét liva
Được chế tạo từ thép không gỉ, kim thu sét liva có độ bền sử dụng có thể lên tới 30 năm. Điều này được đánh giá cao trong điều kiện thời tiết nóng ẩm như ở nước ta. Chiều dài kim đạt tới 1m. Sử dụng cho lắp đặt hệ thống chống sét trực tiếp. Nhiệt độ sử dụng từ -40 độ đến 120 độ.
